流量开关用于感受流过管道液体流量的变化，起到断流保护作用。
流量开关允许的液体流体温度范围为0℃～120℃。
根据不同的流量需要，流量开关可以进行调节。
流量开关采用的是单刀双掷的微动开关，它具有快速动作的，确保了开关的瞬时性。
型号与性能
|
型号 |
接口尺寸 |
连接方式 |
备注 |
|
|
|
JYF-25 |
1″-11½NPT |
螺纹连接 |
白颜色 |
|
|
JYF-20 |
¾″-14NPT |
螺纹连接 |
|
|
JYF-15 |
½″-15NPT |
螺纹连接 |
|

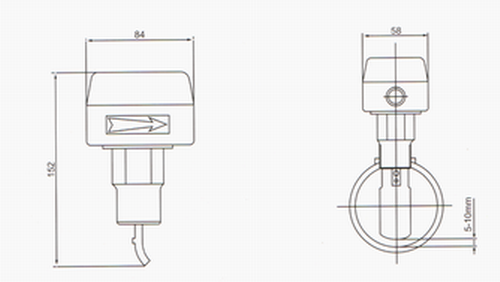

安装尺寸
微动开关数据
|
电压∕电流 |
A.C.125 ～ 250V |
功率COSØ |
|
非诱导电流 |
12A |
1 |
|
满载电流 |
12A |
0．75 |
|
瞬时电流 |
72A |
0．45 |

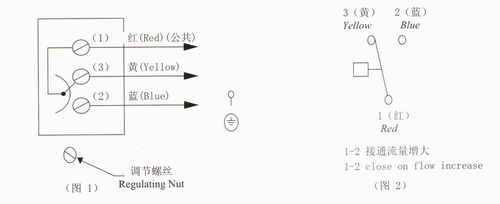

触点形式
流量数据表
|
流量开关动作时所需的流量变化表（m3/hr） |
|
管路尺寸(英寸) |
1 |
1-¼ |
1-½ |
2 |
2-½ |
3 |
4 |
5 |
6 |
8 |
|
调节范围 |
最小流量 |
低于规定流量1-2闭合 |
1 |
1.3 |
1.7 |
3.1 |
4.1 |
6.2 |
8.4 |
12.9 |
16.8 |
46.6 |
|
低于规定流量1-3闭合 |
0.6 |
0.8 |
1.1 |
2.2 |
2.8 |
4.3 |
6.1 |
9.3 |
12.3 |
38.6 |
|
最大 流量 |
超过规定流量1-2闭合 |
2．0 |
3.0 |
4.4 |
6.6 |
7.8 |
12.0 |
18.4 |
26.8 |
32.7 |
94.2 |
|
超过规定流量1-3闭合 |
1.9 |
2.8 |
4.1 |
6.1 |
7.3 |
11.4 |
17.3 |
25.2 |
30.7 |
90.8 |
